D-processとは

【D-processでは、CMP受託加工を試作から量産まで幅広く行っております。またD-processでは、ウェハ接合受託加工も行っております。CMP受託加工でウェハ接合の前処理を行い、ウェハ接合受託加工まで一貫したサービスをご提供させていただいております。】

アプリケーション

アプリケーション
  • 1:TSV
  • 2:CMOS
  • 3:各種MEMS
  • 4:パワーデバイス(Si、SiC、GaN、SJ、etc.)
  • 5:DRAM
  • 6:SAW デバイス(TC SAW、etc.)
  • 7:ヒートシンク
  • 8:ポプトデバイス
  • 9:通信デバイス
  • 10:各種基盤
マテリアル
  • メタル材料:Au、Ag、Rh、Ru、Cu、Co、CoPd、Al、W、
    Ta、TaN、Ti、TiN、Ni、Ni-P、Ni-Fe、
    Pd、Cr、ZnO、etc.
  • 絶縁材料:SiO₂、TEOS、各種Polymer、etc.
  • 基板材料:Si、SiC、GaN、Al₂O₃、Al₂O₃複合材料、LT、
    LN、Polymer、etc.

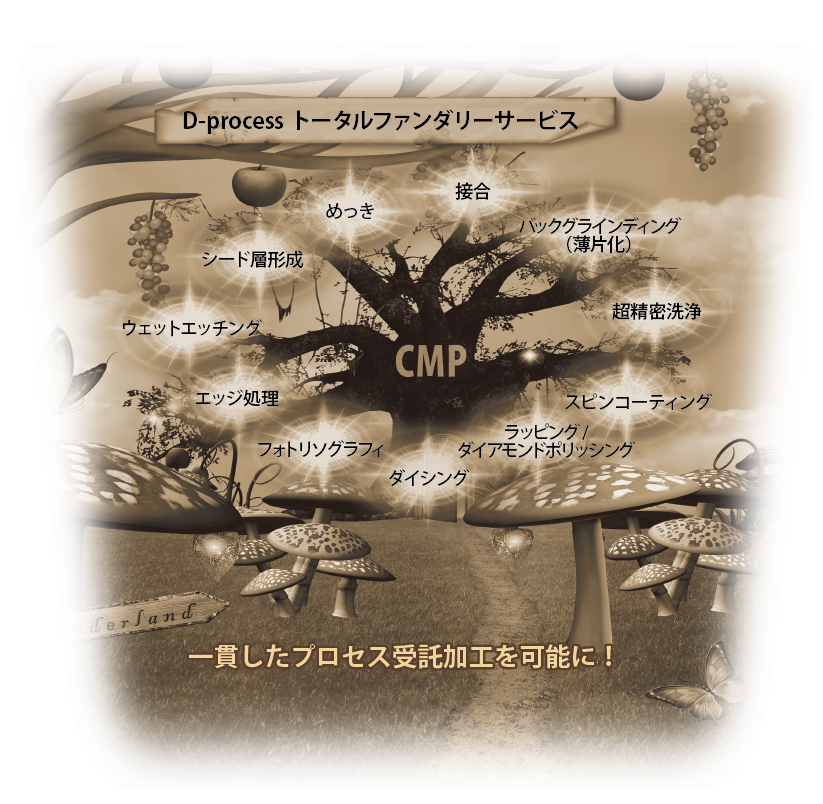

トータルプロセスファンダリー

対応サイズ
CMP チップ〜12インチ
接合 チップ〜12インチ
バックグラインディング(薄片化) チップ〜12インチ
超精密洗浄 〜12インチ
スピンコーティング 〜8インチ
ラッピング/ダイアモンドポリッシング 〜12インチ
ダイシング 〜12インチ
フォトリソグラフィ 4〜8インチ
エッジ処理 〜12インチ
ウェットエッチング 4、6、8、12インチ
シード層形成 チップ〜12インチ
めっき(電解、無電解) チップ〜12インチ
